Modelo de dados do RASEA

A representação dos dados mantidos pelo RASEA advém em dois diagramas: entidade-relacionamento e classes de domínio. O diagrama de entidade-relacionamento apresenta uma abordagem relacional dos dados persistidos, enquanto o diagrama de classes de domínio utiliza a Unified Modeling Language (UML). De acordo com Eden e Kazman (2003, s. 7.2), a “UML é amplamente utilizada como notação [...] de arquitetura”. Os diagramas estão de acordo com a definição do padrão RBAC (FERRAIOLO, 2001, p. 232) acrescendo-se a entidade “Application” para suportar o controle de acesso às aplicações comerciais, conforme a proposta de Kern (2004, p. 93).

A Figura 11 apresenta o Diagrama Físico de Entidade-relacionamento (DER), onde é possível observar os elementos do RBAC. A entidade “OBJECT” representa um recurso que está sob controle de acesso. As operações “OPERATION” são associadas aos recursos, dando origem à entidade “PERMISSION”. As permissões podem ser associadas aos grupos de usuário, ilustrada pela entidade “PERMISSION_ASSIGNMENT”. Os grupos de usuários, também conhecidos como papéis, são representados por “ROLE”. Um papel agrupa usuários “USER” a partir da associação “USER_ASSIGNMENT”.

Figura 11 – Diagrama Físico de Entidade-relacionamento do RASEA

A relação “USER x USER_ASSIGNMENT” – na Figura 11 – é lógica, por conta disto não pôde ser visualizada no modelo físico. A decisão por manter a relação lógica está fundamentada na integração com bases de usuários legadas. Na prática, a tabela “USER” é opcional, podendo ser utilizada por organizações que não possuem uma base de usuários centralizada. A base para controle de acesso é constituída por todas as entidades, exceto pela tabela “USER”.

Uma aplicação “APPLICATION”, na Figura 11, é formada por recursos “OBJECT”. Cada aplicação possui suas próprias operações “OPERATION” e grupos de usuários “ROLE”. Assim é possível que, por exemplo, o papel “P” da aplicação “A1” seja composto por usuários distintos do papel “P” da aplicação “A2”. Ou seja, “P (A1) ? P (A2)”.

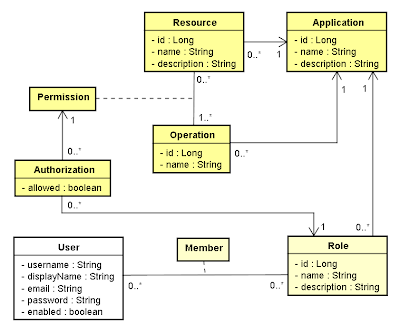

Figura 12 – Diagrama Lógico de Classes de Domínio do RASEA

O Diagrama de Classes de Domínio, ilustrado na Figura 12, representa a visão lógica do padrão RBAC utilizando UML (RAY, 2004). Por se tratar de uma percepção orientada a objetos, algumas entidades relacionais sofreram adaptações na sua nomenclatura, aproximando-se mais da realidade. A associação “PERMISSION_ASSIGNMENT” é representada pela classe “Authorization”. A entidade “OBJECT” ganhou o nome “Resource”, por ser mais intuitivo. A associação “USER_ASSIGNMENT” é representada pela classe “Member”. No modelo lógico é possível observar a relação “Member x User”, inexistente no modelo físico.
